Οι κυλινδρικοί κύλινδροι είναι ένα θεμελιώδες και κρίσιμο στοιχείο στον κόσμο των ρουλεμάν στοιχείων κύλισης, σχεδιασμένοι να μεταφέρουν υψηλά ακτινικά φορτία με εξαιρετική ακρίβεια και απόδοση. Η απόδοσή τους δεν είναι θέμα τύχης αλλά αποτέλεσμα σχολαστικής επιλογής υλικών, προηγμένων διαδικασιών κατασκευής και αυστηρού ποιοτικού ελέγχου.
Χαρακτηριστικά υλικού: The Foundation of Performance
Οι ιδιότητες του υλικού πυρήνα των κυλινδρικών κυλίνδρων υπαγορεύουν άμεσα την ικανότητα φόρτωσης, την ανθεκτικότητα και τη διάρκεια ζωής τους. Οι περισσότεροι κύλινδροι υψηλής απόδοσης-κατασκευάζονται από χάλυβες που σκληρύνουν τα ρουλεμάν, όπως το SAE 52100 (ή το διεθνές αντίστοιχο, 100Cr6). Αυτός ο χάλυβας χαμηλού{7}}κράματος περιέχει περίπου 1% άνθρακα και 1,5% χρώμιο, παρέχοντας εξαιρετική ισορροπία σκληρότητας, αντοχής στη φθορά και σκληρότητας μετά τη θερμική επεξεργασία.
Οι τελικές ιδιότητες του υλικού επιτυγχάνονται μέσω ακριβούς θερμικής επεξεργασίας, η οποία συνήθως περιλαμβάνει:
Βαφή μέταλλου:Θέρμανση των εξαρτημάτων σε μια συγκεκριμένη θερμοκρασία ωστενιτοποίησης ακολουθούμενη από σβήσιμο για να σχηματιστεί μια μαρτενσιτική δομή, με αποτέλεσμα πολύ υψηλή σκληρότητα (συχνά 58-65 HRC).
Πολτοποίηση:Επαναθέρμανση σε χαμηλότερη θερμοκρασία για την ανακούφιση των εσωτερικών καταπονήσεων και την ενίσχυση της σκληρότητας, διασφαλίζοντας ότι οι κύλινδροι μπορούν να αντέξουν την κρούση και την κυκλική φόρτιση χωρίς να είναι εύθραυστοι.
Για ακραία περιβάλλοντα, χρησιμοποιούνται εναλλακτικά υλικά. Για διαβρωτικές ή υψηλές{1} θερμοκρασίες, χρησιμοποιούνται κύλινδροι κατασκευασμένοι από μαρτενσιτικό ανοξείδωτο χάλυβα (π.χ. AISI 440C). Σε ρυθμίσεις όπου η μαγνητική διαπερατότητα προκαλεί ανησυχία, όπως σε μηχανήματα μαγνητικής τομογραφίας, επιλέγονται μη-μη μαγνητικά υλικά όπως το κεραμικό (νιτρίδιο του πυριτίου, Si3N4). Οι κεραμικοί κύλινδροι προσφέρουν επίσης τα πλεονεκτήματα της χαμηλότερης πυκνότητας, του μειωμένου βάρους και της δυνατότητας λειτουργίας σε υψηλότερες ταχύτητες με λιγότερη λίπανση.
Διαδικασία κατασκευής: Από το απόθεμα ράβδων έως το εξάρτημα ακριβείας
Η μετατροπή του ακατέργαστου υλικού ράβδων χάλυβα σε κυλινδρικό κύλινδρο ακριβείας είναι μια διαδικασία πολλαπλών-σταδίων που απαιτεί εξαιρετική ακρίβεια.
Ψυχρή κεφαλή ή τεμαχισμός:Η διαδικασία ξεκινά με το συρματόσχοινο ή το ζωμό ράβδου να είναι κρύο-σε ένα τραχύ κυλινδρικό σχήμα ή να τεμαχίζεται σε κενά. Αυτή η μέθοδος μεγιστοποιεί την απόδοση του υλικού και βελτιώνει τη ροή κόκκων του μετάλλου για ενισχυμένη αντοχή.
Μαλακή λείανση:Τα κενά αλέθονται σε ακριβή διάμετρο και βελτιωμένο φινίρισμα επιφάνειας. Αυτό τους προετοιμάζει για την επακόλουθη διαδικασία θερμικής επεξεργασίας.
Κατεργασία με θερμοκρασία:Όπως περιγράφηκε παραπάνω, τα εξαρτήματα υφίστανται ελεγχόμενη σκλήρυνση και σκλήρυνση για να επιτύχουν τις τελικές μηχανικές τους ιδιότητες.
Σκληρή λείανση:Μετά τη θερμική επεξεργασία, οι κύλινδροι αλέθονται σε πολύ σφιχτές ανοχές σε εξειδικευμένες μηχανές λείανσης χωρίς κέντρο. Αυτό το βήμα ορίζει την τελική γεωμετρική ακρίβεια-διάμετρο, στρογγυλότητα και ευθύτητα.
Superfinishing/Lapping:Το τελευταίο και πιο κρίσιμο βήμα είναι το superfinishing. Αυτή η εξαιρετικά{1}}ακριβής διαδικασία στίλβωσης αφαιρεί τις μικροσκοπικές κορυφές που απομένουν από το τρίψιμο, επιτυγχάνοντας ένα φινίρισμα επιφάνειας που μοιάζει με καθρέφτη (συχνά Ra < 0,05 μm). Ένα ανώτερο φινίρισμα είναι υψίστης σημασίας για τη μείωση της τριβής, την ελαχιστοποίηση της φθοράς, την καταστολή του θορύβου και των κραδασμών και την παράταση της διάρκειας ζωής της κόπωσης τόσο του κυλίνδρου όσο και του ρουλεμάν.
Ποιοτικός έλεγχος: Εξασφάλιση ασυμβίβαστων προτύπων
Κάθε παρτίδα κυλινδρικών κυλίνδρων υπόκειται σε μια σειρά αυστηρών δοκιμών για να διασφαλιστεί ότι πληρούν τα αυστηρά διεθνή πρότυπα (π.χ. ISO 683-17). Οι βασικοί ποιοτικοί έλεγχοι περιλαμβάνουν:
Ακρίβεια διαστάσεων:Χρησιμοποιώντας σαρωτές λέιζερ και μικρόμετρα ακριβείας για την επαλήθευση της διαμέτρου, του μήκους και της γεωμετρίας (στρογγυλότητα, κωνικότητα).
Ανάλυση φινιρίσματος επιφάνειας:Τα προφίλμετρα μετρούν την τραχύτητα της επιφάνειας για να επιβεβαιώσουν ότι πληροί τις καθορισμένες τιμές.
Δοκιμή σκληρότητας:Οι δοκιμαστές σκληρότητας Rockwell ή Vickers διασφαλίζουν ότι η θερμική επεξεργασία έχει επιτύχει την απαιτούμενη ομοιόμορφη σκληρότητα.
Μικροδομική εξέταση:Η μεταλλογραφική ανάλυση ελέγχει για μια σωστή, ομοιόμορφη μικροδομή απαλλαγμένη από επιβλαβείς ανωμαλίες, όπως υπερβολική κατακράτηση ωστενίτη ή καρβιδίων.
Μη-Μη καταστροφική δοκιμή (NDT):Τεχνικές όπως η επιθεώρηση μαγνητικών σωματιδίων φθορισμού χρησιμοποιούνται για την ανίχνευση επιφανειακών ελαττωμάτων που θα μπορούσαν να λειτουργήσουν ως σημεία εκκίνησης για αστοχία κόπωσης.
Πεδία Εφαρμογών: Η ραχοκοκαλιά της σύγχρονης βιομηχανίας
Η ευελιξία και η στιβαρότητα των κυλινδρικών κυλίνδρων τους καθιστούν απαραίτητους σε ένα ευρύ φάσμα βιομηχανιών:
Βαρέα μηχανήματα και βιομηχανικά κιβώτια ταχυτήτων:Υποστήριξη υψηλών ακτινικών φορτίων σε εξοπλισμό εξόρυξης, μηχανήματα κατασκευής και μεγάλα βιομηχανικά κιβώτια ταχυτήτων.
Κιβώτια ταχυτήτων και πλήμνες τροχών αυτοκινήτου:Παροχή αξιόπιστης και αποτελεσματικής απόδοσης σε επιβατικά οχήματα, φορτηγά και λεωφορεία.
Αεροδιαστημική:Χρησιμοποιείται σε κρίσιμα εξαρτήματα κινητήρα, όργανα προσγείωσης και συστήματα ελέγχου όπου η αξιοπιστία και η ακρίβεια είναι αδιαπραγμάτευτες.
Αιολική Ενέργεια:Βασικό συστατικό στον κύριο άξονα και τα ρουλεμάν του κιβωτίου ταχυτήτων των ανεμογεννητριών, όπου πρέπει να αντέχουν μεταβλητά φορτία και σκληρές συνθήκες για δεκαετίες.
Εργαλειομηχανές και Ρομποτική:Επιτρέπει υψηλή ακρίβεια, ακαμψία και ταχύτητα σε άξονες, γραμμικούς οδηγούς και ρομποτικούς συνδέσμους.
Γεωργία και σιδηροδρομικές μεταφορές:Αντοχή σε βαριά φορτία και κρουστικά φορτία σε γεωργικά μηχανήματα και κιβώτια αξόνων σιδηροδρόμου.
Συμπερασματικά, ο κυλινδρικός κύλινδρος είναι ένα αριστούργημα μηχανικής ακριβείας. Η ανώτερη απόδοσή του είναι άμεση συνέπεια της βελτιστοποιημένης επιστήμης των υλικών, της εξελιγμένης κατασκευής και της ασυμβίβαστης διασφάλισης ποιότητας, καθιστώντας το βασικό στοιχείο που τροφοδοτεί την ομαλή και αποτελεσματική περιστροφή του σύγχρονου βιομηχανικού κόσμου.
2025 1η ΣεπτεμβρίουΕβδομάδα Σύσταση προϊόντος WBM:

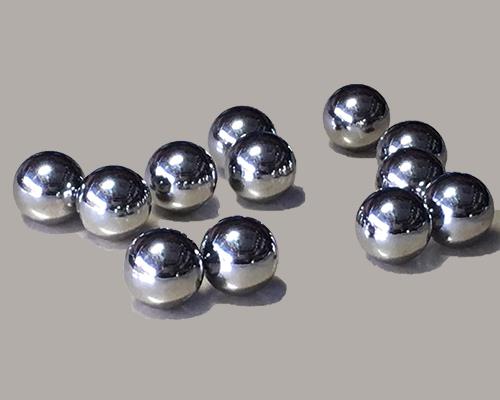

Μπάλες από ατσάλι από ψηλό χρώμιο:
